TOPOLOGIAS DE RED

Existen cuatro diferentes tipos de topologia los cuales son:

Topología de bus

BUS   Red cuya topología se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.

Construcción

Los extremos del cable se terminan con una resistencia de acople denominada terminador, que además de indicar que no existen más ordenadores en el extremo, permiten cerrar el bus por medio de un acople de impedancias.

Es la tercera de las topologías principales. Las estaciones están conectadas por un único segmento de cable. A diferencia de una red en anillo, el bus es pasivo, no se produce generación de señales en cada nodo o router.

 Ventajas

• Facilidad de implementación y crecimiento.
• Simplicidad en la arquitectura.

 Desventajas

• Hay un límite de equipos dependiendo de la calidad de la señal.
• Puede producirse degradación de la señal.
• Complejidad de reconfiguración y aislamiento de fallos.
• Limitación de las longitudes físicas del canal.
• Un problema en el canal usualmente degrada toda la red.
• El desempeño se disminuye a medida que la red crece.
• El canal requiere ser correctamente cerrado (caminos cerrados).
• Altas pérdidas en la transmisión debido a colisiones entre mensajes.
• Es una red que ocupa mucho espacio.

Red con topología de estrella

Una red en estrella es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de éste. Los dispositivos no están directamente conectados entre sí, además de que no se permite tanto tráfico de información.

Dado su transmisión, una red en estrella activa tiene un nodo central activo que normalmente tiene los medios para prevenir problemas relacionados con el eco.

Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que tienen un enrutador (router), un conmutador (switch) o un concentrador (hub) siguen esta topología. El nodo central en estas sería el enrutador, el conmutador o el concentrador, por el que pasan todos los paquetes.

Ventajas

• Si una PC se desconecta o se rompe el cable solo queda fuera de la red esa PC.
• Fácil de agregar, reconfigurar arquitectura PC.
• Fácil de prevenir daños o conflictos.

Desventajas

• Si el nodo central falla, toda la red deja de transmitir.
• Es costosa, ya que requiere más cable que las topologías bus o anillo.
• El cable viaja por separado del hub a cada computadora

Red con topología de anillo

Topología de red en la que cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación.
En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evitan eventuales pérdidas de información debidas a colisiones.

En un anillo doble, dos anillos permiten que los datos se envíen en ambas direcciones. Esta configuración crea redundancia (tolerancia a fallos).

Ventajas

Simplicidad en la arquitectura y facilidad de fluidez de datos

Desventajas

• Longitudes de canales
• El canal usualmente se degradará a medida que la red crece

Red en topología de árbol

Topología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central. En cambio, tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones.
La topología en árbol puede verse como una combinación de varias topologías en estrella. Tanto la de árbol como la de estrella son similares a la de bus cuando el nodo de interconexión trabaja en modo difusión, pues la información se propaga hacia todas las estaciones, solo que en esta topología las ramificaciones se extienden a partir de un punto raíz (estrella), a tantas ramificaciones como sean posibles, según las características del árbol.
Los problemas asociados a las topologías anteriores radican en que los datos son recibidos por todas las estaciones sin importar para quien vayan dirigidos. Es entonces necesario dotar a la red de un mecanismo que permita identificar al destinatario de los mensajes, para que estos puedan recogerlos a su arribo. Además, debido a la presencia de un medio de transmisión compartido entre muchas estaciones, pueden producirse interferencia entre las señales cuando dos o más estaciones transmiten al mismo tiempo.

Ventajas de Topología de Árbol

• El Hub central al retransmitir las señales amplifica la potencia e incrementa la distancia a la que puede viajar la señal.

• Se permite conectar más dispositivos gracias a la inclusión de concentradores secundarios.

• Permite priorizar y aislar las comunicaciones de distintas computadoras.

• Cableado punto a punto para segmentos individuales.

• Soportado por multitud de vendedores de software y de hardware.

  Desventajas de Topología de Árbol

• Se requiere mucho cable.

• La medida de cada segmento viene determinada por el tipo de cable utilizado.

• Si se viene abajo el segmento principal todo el segmento se viene abajo con él.

• Es más difícil su configuración.

• No tiene sentido único.

CONTRUCCION DE UN CABLE CRUZADO

Ø     Para la construcción de un cable cruzado necesitaremos:

1.    1 ½ de cable para red UTP

2. 2 conectores RJ-45

3. Pinzas de ponchado

Ø PROCEDIMIENTO:

1)Tomamos un cable de red que ya no utilizamos y le cortamos los extremos.

2)  A los dos extremos le quitamos los conectores.

3)  Con las pinzas de ponchar cortamos el plástico protector a unos 5 cm del extremo.

4)  Una vez destrenzados, los estiramos, hasta que queden lo más rectos posible.

5)  Una vez estirados, los acomodamos por la norma 568B, por colores: blanco-naranja,  naranja, blanco-verde,  azul, blanco-azul, verde, blanco-marron, marron.

6)  Hacemos lo mismo con el otro extremo, pero esta vez siguiendo la norma 568A por colores: blanco- verde, verde, blanco-naranja, azul, blanco-azul, naranja, blanco-marrón, marrón

7)  Cuidando que no se desacomode, introducimos todos los cables dentro del conector RJ-45. Procurando que cada uno entre por su canal. Por los dos extremos.

8) introducimos el cable y el conector en las pinzas y presionamos para poncharlo. (Por los 2 extremos).

9) Conectamos los cables, un extremo en una computadora y otro extremo en la otra.

10) Ahora hay que configurar la red de la computadora. En <Panel de control/conexión de red>. Damos clic derecho y seleccionamos “propiedades”.

11) En la ventana que aparece, seleccionamos <usar la sig. Dirección IP> y tecleamos: 1.2.3.4, la siguiente aparecerá instantánea. En la otra computadora, teclearemos: 1.2.3.5

10) Despues de hacer esto. Nuestra red entre dos computadoras quedara lista. Vamos a revisarla. En la barra de dirección del Explorador escribiremos: \\1.2.3.4 para una, y \\1.2.3.5 para buscar la otra.

COMO CONECTAR DOS COMPUTADORAS EN RED

Normalmente se usa un cable cruzado o crossover para conectar dos computadoras, osea, crear una RED entre ellas para compartir archivos, juegos, etc. Algunas tarjetas de RED permiten esta conexión usando un cable estandar o Patch. Este tipo de cable normalmente se usa para conectar una computadora a un modem DSL/Cable o a un ruteador, HUB o switch

Como lograrlo: Se debe configurar los adaptadores de RED manualmente para permitir que ambas computadoras se puedan ver. Debajo les muestro como hacerlo entre Computadora 1 y Computadora 2.

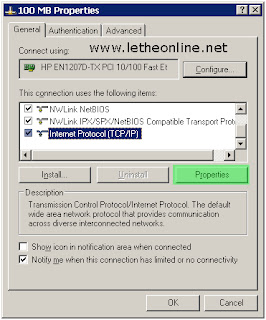

El primer paso es llegar a las propiedades del adaptador en Panel de Control>Conexiones de RED. En otros sistemas operativos puede ser diferente, pero el ultimo destino es la ventana cual contiene las propiedades del protocolo TCP/IP. En las propiedades de la conexión, haces doble click sobre TCP/IP o eliges TCP/IP y haces click en Propiedades/Properties

Se pueden elegir diferentes IP pero yo siempre los dejo simple. Despues de asignar la dirección IP (IP address y mascara de subred (subnet mask) haz click en OK para aplicar los cambios.

Las computadoras se pueden ver solo usando sus IPs y no sus nombres. Por ejemplo, si Computadora 1 (1.2.3.4) desea ver los archivos compartidos en Computadora 2 (1.2.3.5), en una ventana del Explorador, digitamos: \\1.2.3.5 y presionas Enter.

Despues de presionar Enter en el teclado, podemos ver los archivos compartidos en Computadora 2.

y asi termonamos de conectar nuestras maquinas.

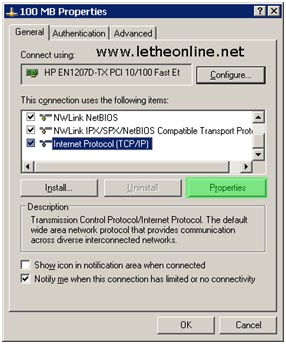

Debajo vemos la configuración del protocolo TCP/IP de las tarjetas de red para ambas computadoras.

Computadora 1

Computadora 2

ELEMENTOS DE UNA RED

Una red de computadoras consta tanto de hardware como de software. En el hardware se incluyen: estaciones de trabajo, servidores, tarjeta de interfaz de red, cableado y equipo de conectividad. En el software se encuentra el sistema operativo de red (Network Operating System, NOS).

Sistema operativo de red: Después de cumplir todos los requerimientos de hardware para instalar una LAN, se necesita instalar un sistema operativo de red (Network Operating System, NOS), que administre y coordine todas las operaciones de dicha red. Los sistemas operativos de red tienen una gran variedad de formas y tamaños, debido a que cada organización que los emplea tiene diferentes necesidades. Algunos sistemas operativos se comportan excelentemente en redes pequeñas, así como otros se especializan en conectar muchas redes pequeñas en áreas bastante amplias.

Los servicios que él nos realiza son:

Soporte para archivos: Esto es, crear, compartir, almacenar y recuperar archivos, actividades esenciales en que el NOS se especializa proporcionando un método rápido y seguro.

Comunicaciones: Se refiere a todo lo que se envía a través del cable. La comunicación se realiza cuando por ejemplo, alguien entra a la red, copia un archivo, envía correo electrónico, o imprime.

Servicios para el soporte de equipo: Aquí se incluyen todos los servicios especiales como impresiones, respaldos en cinta, detección de virus en la red, etc.

Servidores

Son aquellas computadoras capaces de compartir sus recursos con otras. Los recursos compartidos pueden incluir impresoras, unidades de disco, CD-ROM, directorios en disco duro e incluso archivos individuales. Los tipos de servidores obtienen el nombre dependiendo del recurso que comparten. Algunos de ellos son: servidor de discos, servidor de archivos, servidor de archivos distribuido, servidores de archivos dedicados y no dedicados, servidor de terminales, servidor de impresoras, servidor de discos compactos, servidor web y servidor de correo.

Tarjeta de Interfaz de Red

Para comunicarse con el resto de la red, cada computadora debe tener instalada una tarjeta de interfaz de red (Network Interface Card, NIC). Se les llama también adaptadores de red o sólo tarjetas de red. En la mayoría de los casos, la tarjeta se adapta en la ranura de expansión de la computadora, aunque algunas son unidades externas que se conectan a ésta a través de un puerto serial o paralelo. Las tarjetas internas casi siempre se utilizan para las PC's, PS/2 y estaciones de trabajo como las SUN's. Las tarjetas de interfaz también pueden utilizarse en minicomputadoras y mainframes. A menudo se usan cajas externas para Mac's y para algunas computadoras portátiles. La tarjeta de interfaz obtiene la información de la PC, la convierte al formato adecuado y la envía a través del cable a otra tarjeta de interfaz de la red local. Esta tarjeta recibe la información, la traduce para que la PC pueda entender y la envía a la PC.

Son ocho las funciones de la NIC:

1.      Comunicaciones de host a tarjeta

2.      Buffering

3.      Formación de paquetes

4.      Conversión serial a paralelo

5.      Codificación y decodificacián

6.      Acceso al cable

7.      Saludo

8.      Transmisión y recepción

Cableado

La LAN debe tener un sistema de cableado que conecte las estaciones de trabajo individuales con los servidores de archivos y otros periféricos. Si sólo hubiera un tipo de cableado disponible, la decisión sería sencilla. Lo cierto es que hay muchos tipos de cableado, cada uno con sus propios defensores y como existe una gran variedad en cuanto al costo y capacidad, la selección no debe ser un asunto trivial.

Cable de par trenzado: Es con mucho, el tipo menos caro y más común de medio de red.

Cable coaxial: Es tan fácil de instalar y mantener como el cable de par trenzado, y es el medio que se prefiere para las LAN grandes.

Cable de fibra óptica: Tiene mayor velocidad de transmisión que los anteriores, es inmune a la interferencia de frecuencias de radio y capaz de enviar señales a distancias considerables sin perder su fuerza. Tiene un costo mayor.

CONECTIVIDAD EN LAS REDES

Equipo de conectividad

Por lo general, para redes pequeñas, la longitud del cable no es limitante para su desempeño; pero si la red crece, tal vez l

llegue a necesitarse una mayor extensión de la longitud de cable o exceder la cantidad de nodos especificada. Existen varios dispositivos que extienden la longitud de la red, donde cada uno tiene un propósito específico. Sin embargo, muchos dispositivos incorporan las características de otro tipo de dispositivo para aumentar la flexibilidad y el valor.

Hubs o concentradores: Son un punto central de conexión para nodos de red que están dispuestos de acuerdo a una topología física de estrella.

Repetidores: Un repetidor es un dispositivo que permite extender la longitud de la red; amplifica y retransmite la señal de red.

Puentes: Un puente es un dispositivo que conecta dos LAN separadas para crear lo que aparenta ser una sola LAN.

Ruteadores: Los ruteadores son similares a los puentes, sólo que operan a un nivel diferente. Requieren por lo general que cada red tenga el mismo sistema operativo de red, para poder conectar redes basadas en topologías lógicas completamente diferentes como Ethernet y Token Ring.

Compuertas: Una compuerta permite que los nodos de una red se comuniquen con tipos diferentes de red o con otros dispositivos. Podrá tenerse, por ejemplo, una LAN que consista en computadoras compatibles con IBM y otra con Macintosh.
